#unity テクスチャFilterModeのPoint/Bilinear/Trilinearの違いを確認する

 テクスチャのfilterModeプロパティを介して、ピクセルをサンプリングする時の補間方式をFilterMode列挙体から設定できます。
f:id:t_tutiya:20220130171355p:plain
docs.unity3d.com

FilterMode列挙体
Point(No Filter) 補間しない
Bilinear 隣接するピクセルとブレンドする
Trilinear Bilinearに加えて隣接するMipMapとブレンドする

 ドキュメントを見ると上記の差があるのですが、普通の画像だとMipMap間の補間が綺麗に行われてBilinearとTrilinearの区別がなかなかつきません。そこでMipMapそれぞれが全く異なる特殊なテクスチャを使って違いを確認しました。

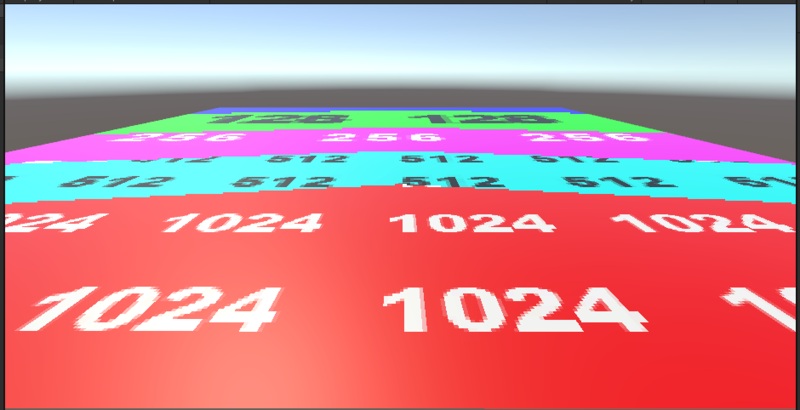

FilterMode.Point(補間ナシ)

 テクスチャがそのままサンプリングされ、MipMap境界がパッキリ割れています。
f:id:t_tutiya:20220130171358p:plain
 文字の縁にアンチェリがかかって見えますが、これは元のテクスチャがこうなってるだけです。

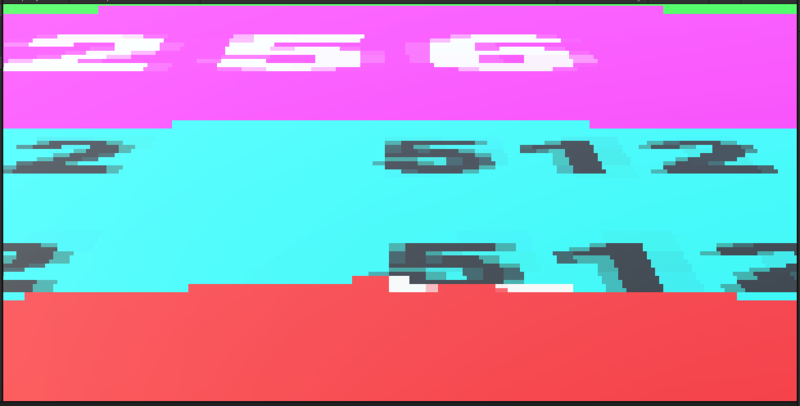

 一部をズームした画像もアップしておきます。
f:id:t_tutiya:20220130171402p:plain

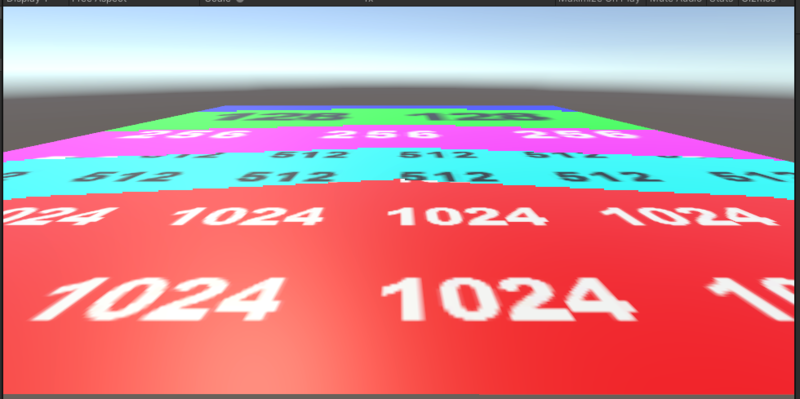

FilterMode.Bilinear(隣接ピクセルブレンド)

 隣接ピクセル間を補間して、文字の縁のジャギーが低減しています。しかし、MipMap境界がパッキリ割れているのは変わりません。
f:id:t_tutiya:20220130171415p:plain
 ズーム版はこちら。
f:id:t_tutiya:20220130171419p:plain

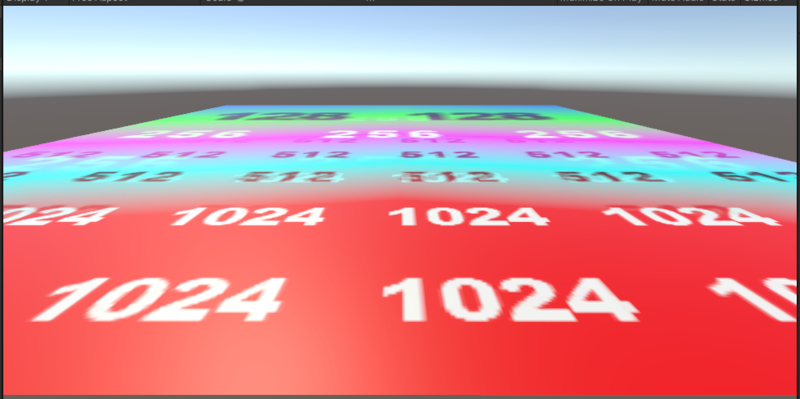

FilterMode.Trilinear(隣接ピクセル&隣接MipMapブレンド)

 Bilinearに加えて、隣接MipMapからもピクセルをブレンドしています。MipMap境界がグラデーション状に変化し、滑らかになりました。
f:id:t_tutiya:20220130171406p:plain
 ズーム版はこちら。2つの数字が重なって見えるのは、それぞれのMipMapテクスチャがブレンドされたからです。
f:id:t_tutiya:20220130171411p:plain

補足

 当初、検証用のテクスチャは自作した下記リンク先にあるddsファイルを使うつもりだったんですが、unity2020.3.25/26でインポートに失敗したため、違う物を使用しました。
 2019.4.31/35ではインポートできたので、2020のどこかで大きなサイズのddsファイルのインポートが上手く行かなくなったのだと思われますが詳細不明です(公式バグレポ済み)
someiyoshino.info
